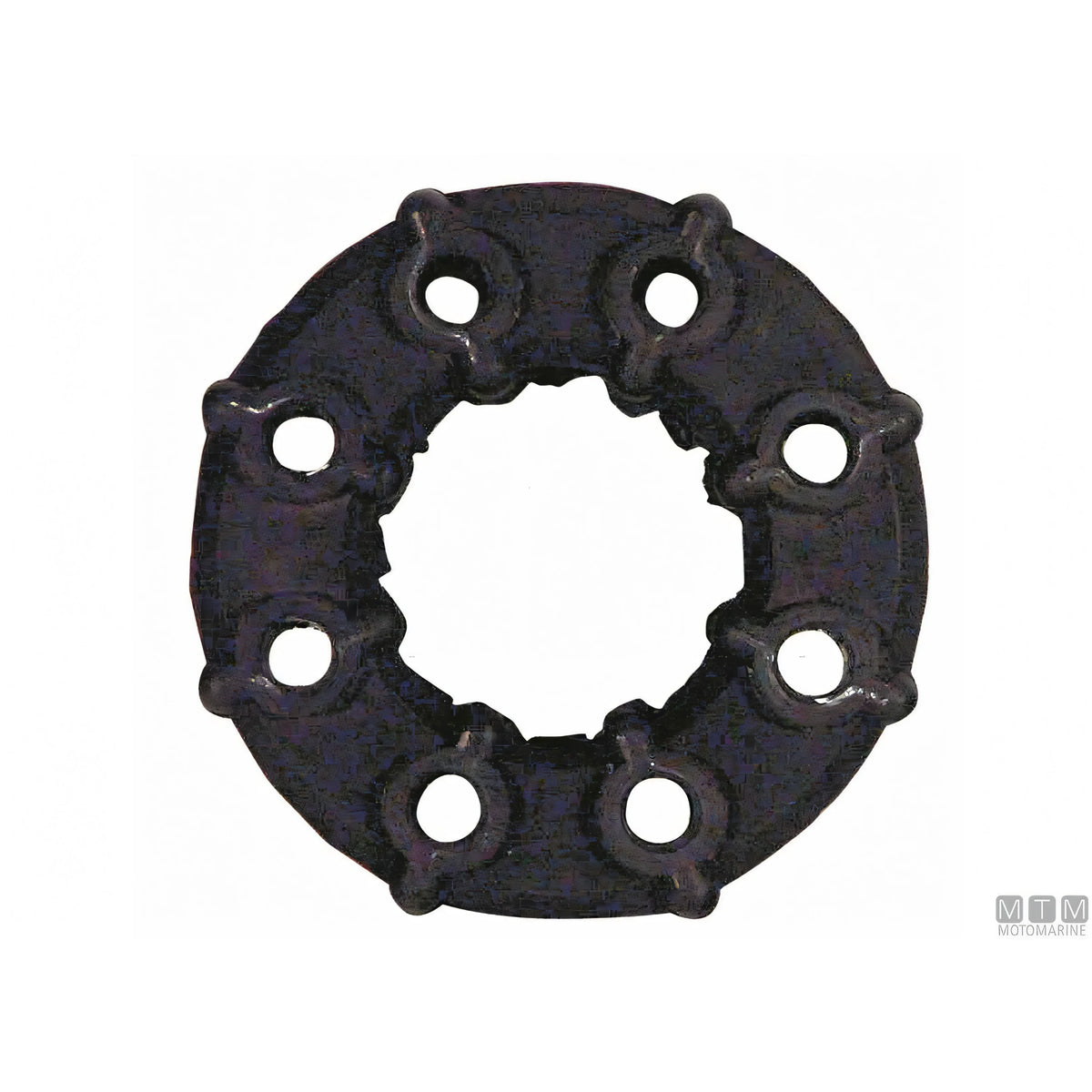

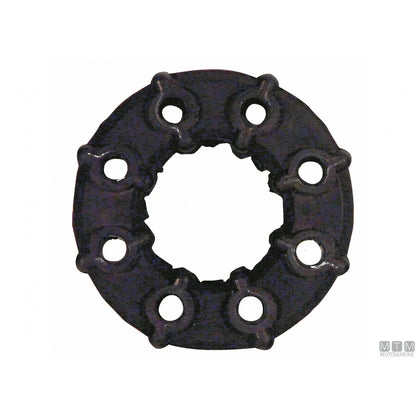

Il giunto elastico 1400 Motomarine è il disco in gomma che si interpone tra la flangia dell'invertitore e quella dell'asse portaelica. Assorbe le vibrazioni e le variazioni di coppia del motore, riducendo il rumore e le sollecitazioni sulla linea d'asse. Diametro esterno 115 mm, spessore 40 mm, otto fori Ø 10 mm su un interasse di 82 mm.
A chi è rivolto
A chi deve sostituire il giunto elastico dell'invertitore su una barca a motore entrobordo e cerca un ricambio con le stesse quote di accoppiamento del pezzo montato: diametro esterno 115 mm, otto fori Ø 10 mm su circonferenza da 82 mm.
Quando e perché sceglierlo
Si sceglie quando il giunto originale è screpolato, deformato o ha perso elasticità, oppure quando si avvertono vibrazioni e colpi in fase di innesto della marcia. Prima dell'acquisto vanno confrontate le quote A, B, C e D con quelle del giunto da sostituire: la corrispondenza delle misure è ciò che garantisce il montaggio corretto.
Caratteristiche principali
Giunto elastico per invertitore, modello 1400
Corpo in gomma con otto fori
Diametro esterno (A): 115 mm
Spessore (B): 40 mm
Interasse fori (C): 82 mm
Diametro fori (D): 10 mm
Misure disponibili
Modello
A – diametro esterno
B – spessore
C – interasse fori
D – diametro fori
1400
115 mm
40 mm
82 mm
10 mm

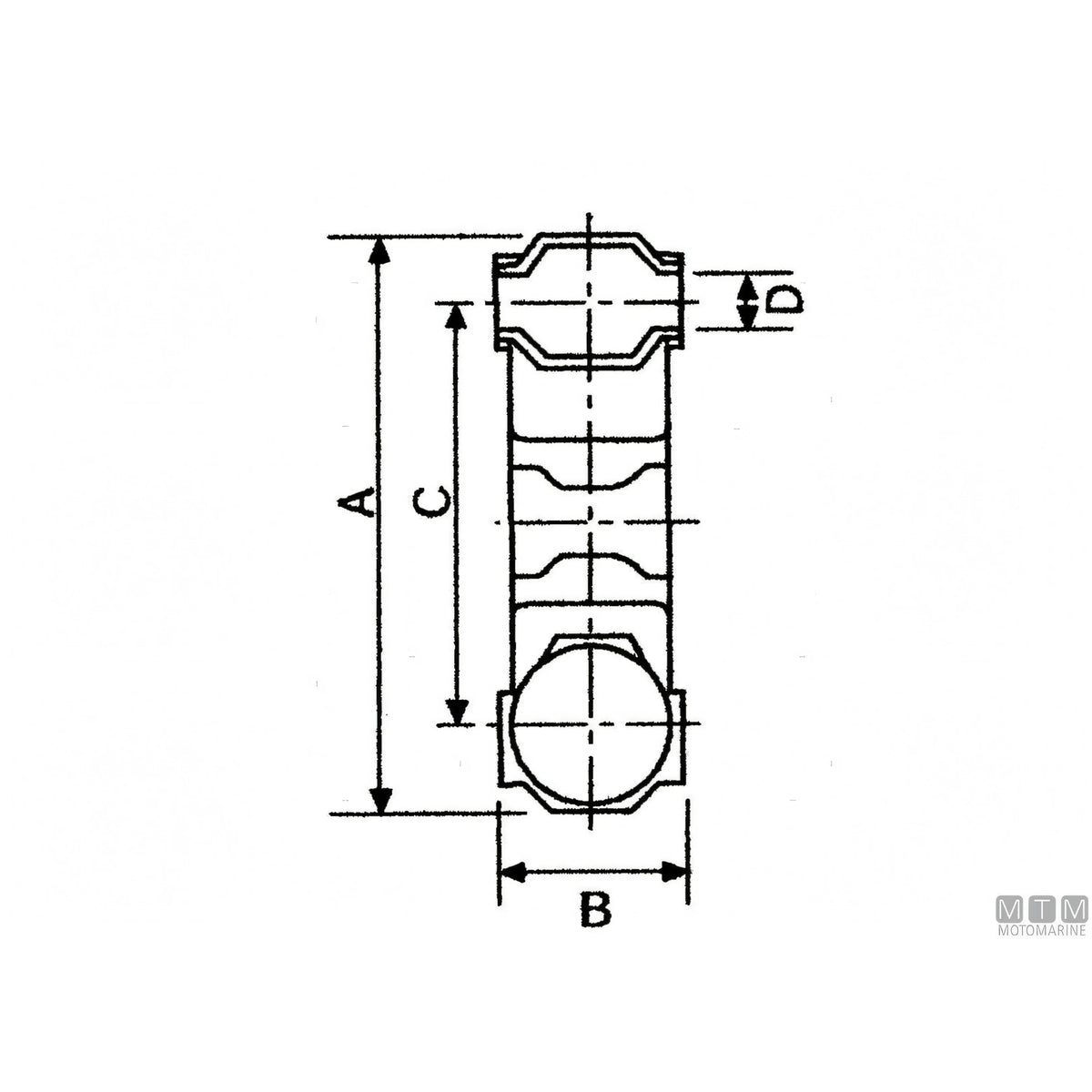

Le quote A, B, C e D sono quelle del disegno in galleria: vanno confrontate con il giunto da sostituire prima dell'acquisto.
Collega la flangia dell'invertitore alla flangia dell'asse portaelica e assorbe vibrazioni e variazioni di coppia del motore, proteggendo la linea d'asse.
Quali sono le misure del giunto elastico 1400?
Diametro esterno 115 mm, spessore 40 mm, otto fori da 10 mm disposti su una circonferenza di 82 mm (quote A 115, B 40, C 82, D 10).
Come capisco se è il giunto giusto per la mia barca?
Confrontando le quote A, B, C e D con quelle del giunto montato: diametro esterno, spessore, interasse dei fori e diametro dei fori devono coincidere.
Quando va sostituito il giunto elastico?
Quando la gomma è screpolata o deformata, quando ha perso elasticità o quando si avvertono vibrazioni e colpi all'innesto della marcia.
