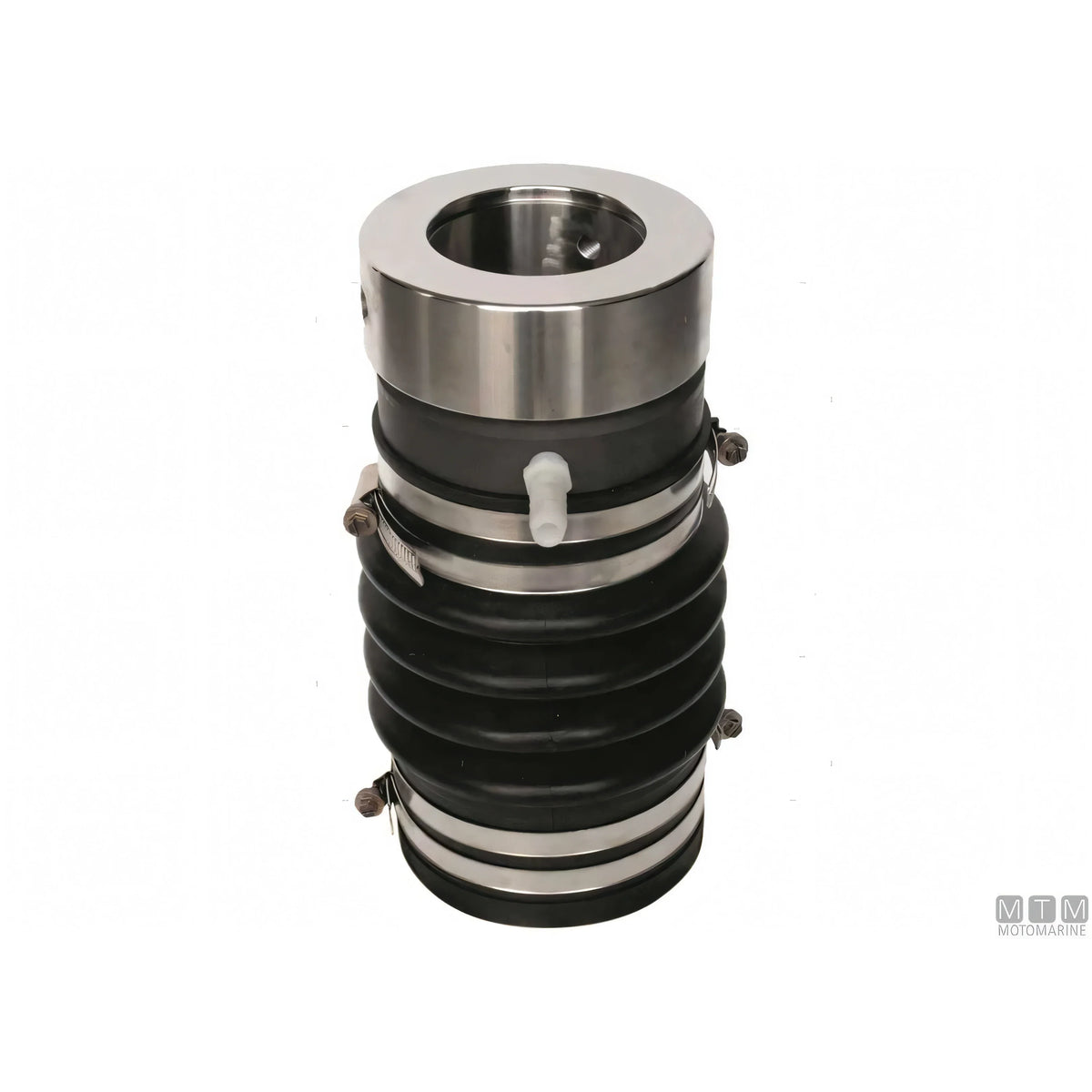

La tenuta meccanica Tor Marine è un componente per l'astuccio dell'asse portaelica, realizzato in Acciaio Inox 316 e Grafite. La tenuta avviene per contatto planare tra un anello in Acciaio Inox, fissato con grani sull'asse e quindi solidale alla sua rotazione, e una parte in Grafite che resta ferma. Il montaggio avviene direttamente sul tubo astuccio tramite un manicotto in gomma bloccato con fascette.
Sono disponibili tenute meccaniche per diversi diametri d'asse, da 35 mm a 57,15 mm (2''1/4), e riduzioni dedicate per installare la tenuta su tubi astuccio con misura diversa dallo standard di 87 mm, in particolare 70 mm, 76 mm e 63,5 mm.
A chi è rivolto
A chi deve installare o sostituire la tenuta meccanica sull'astuccio dell'asse portaelica della propria imbarcazione, scegliendo la misura corretta in base al diametro dell'asse o al diametro del tubo astuccio esistente.
Quando e perché sceglierlo
Si sceglie quando serve una tenuta meccanica di precisione, facile da installare e da mantenere nel tempo, con materiali resistenti come Inox 316 e Grafite. Le riduzioni disponibili permettono di adattare la tenuta, pensata per tubo astuccio da 87 mm, anche a tubi da 70 mm o a misure in pollici come 2''1/2 e 3''.
Caratteristiche principali
Materiale: Acciaio Inox 316 e Grafite
Tenuta per contatto planare tra anello Inox e parte in Grafite
Anello Inox fissato con grani sull'asse, ruota insieme all'asse
Parte in Grafite fissa sulla tenuta
Installazione su tubo astuccio con manicotto in gomma e fascette
Misura standard attacco manicotto-tubo astuccio: 87 mm

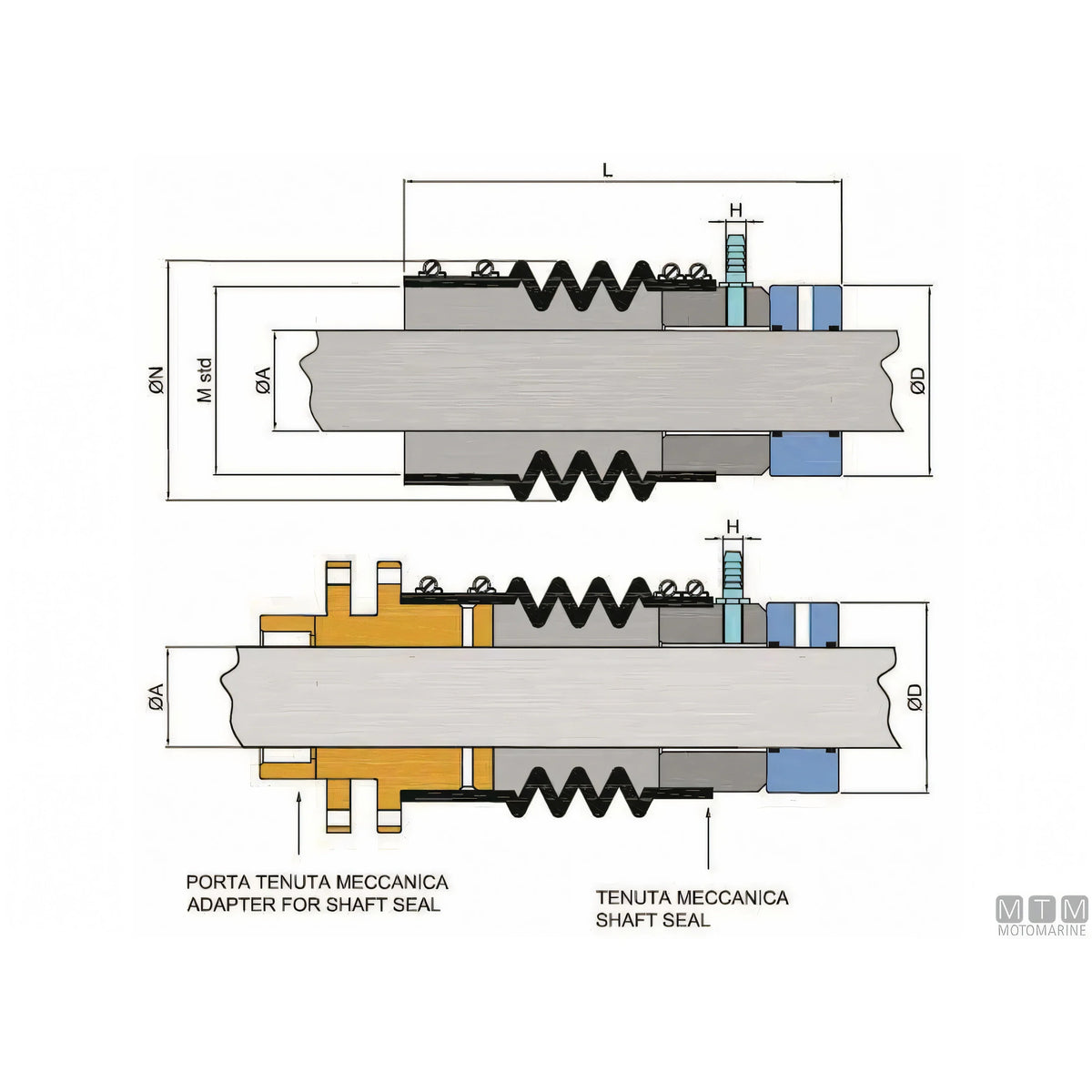

4900551: Asse ø 50,80 mm (2''), D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
Misure disponibili
Misura
4900535
Asse ø 35 mm, D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
4900538
Asse ø 38,10 mm (1''1/2), D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
4900540
Asse ø 40 mm, D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
4900544
Asse ø 44,45 mm (1''3/4), D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
4900545
Asse ø 45 mm, D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
4900550
Asse ø 50 mm, D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
4900555
Asse ø 55 mm, D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
4900557
Asse ø 57,15 mm (2''1/4), D 95 mm, H 13 mm, M 87 mm, N 102 mm, L 230 mm
La tenuta si ottiene per contatto planare tra un anello in Acciaio Inox, fissato con grani sull'asse portaelica e quindi rotante insieme ad esso, e una parte in Grafite che rimane ferma.
Posso montare questa tenuta su un tubo astuccio diverso da 87 mm?
Sì, sono disponibili riduzioni dedicate per adattare la tenuta a tubi astuccio da 70 mm o a misure in pollici come 2''1/2 e 3''.
Come si fissa la tenuta al tubo astuccio?
Il fissaggio avviene tramite un manicotto in gomma bloccato con fascette direttamente sul tubo astuccio.
Quale misura devo scegliere per il mio asse portaelica?
La scelta va fatta in base al diametro dell'asse: sono disponibili versioni da 35 mm fino a 57,15 mm (2''1/4).
