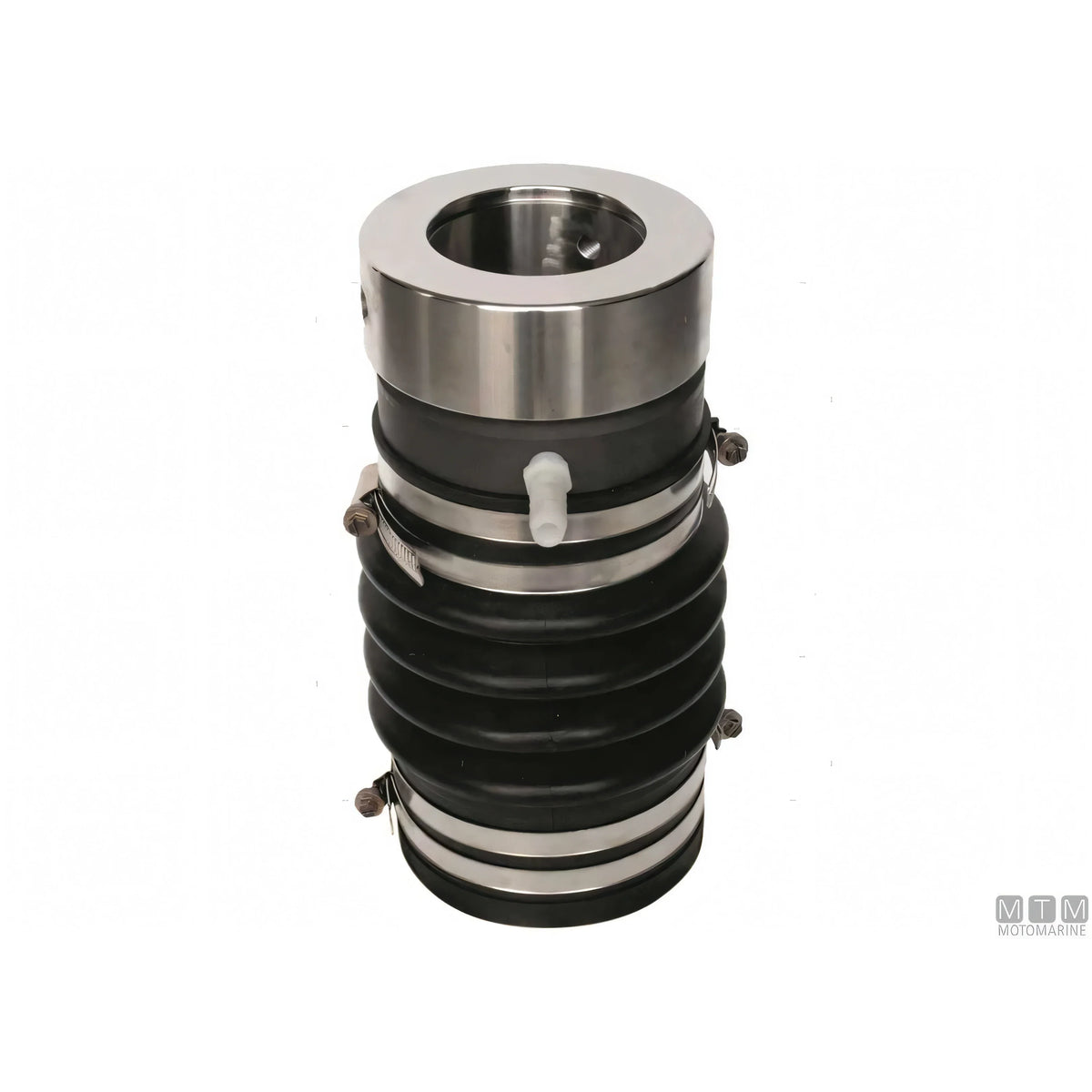

La tenuta meccanica Tor Marine impedisce l'ingresso di acqua nello scafo nel punto in cui l'asse porta elica attraversa l'astuccio. La tenuta avviene per contatto planare tra un anello in Acciaio Inox 316, fissato con grani direttamente sull'asse (e quindi rotante insieme ad esso), e una parte in Grafite che resta ferma. Il gruppo si installa sul tubo astuccio tramite un manicotto in gomma fissato con fascette, con montaggio e manutenzione semplici.
La misura standard di attacco del manicotto al tubo astuccio è di 113 mm ed è disponibile per diversi diametri dell'asse porta elica. Sono disponibili inoltre riduzioni dedicate per installare la tenuta anche su tubi astuccio da 87 mm, 95 mm e 102 mm, o su misure in pollici come 3''1/4 e 4''.
A chi è rivolto
È indicata per chi deve sostituire o installare la tenuta meccanica dell'astuccio su imbarcazioni con asse porta elica dei diametri indicati, e per chi ha un tubo astuccio da 113 mm o necessita di adattarlo tramite riduzione.
Quando e perché sceglierlo
Si sceglie quando la tenuta meccanica esistente è usurata e va sostituita, oppure in fase di installazione di un nuovo astuccio, per garantire una tenuta stagna affidabile nel punto di passaggio dell'asse. La scelta della misura corretta dipende dal diametro dell'asse porta elica e dal diametro del tubo astuccio, eventualmente adattato con le riduzioni disponibili.
Caratteristiche principali
Materiale: Acciaio Inox 316 e Grafite
Tenuta per contatto planare tra anello inox e parte in grafite
Anello inox fissato con grani sull'asse, ruota insieme ad esso
Parte in grafite fissa sulla tenuta
Installazione su tubo astuccio tramite manicotto in gomma e fascette
Misura standard di attacco: 113 mm

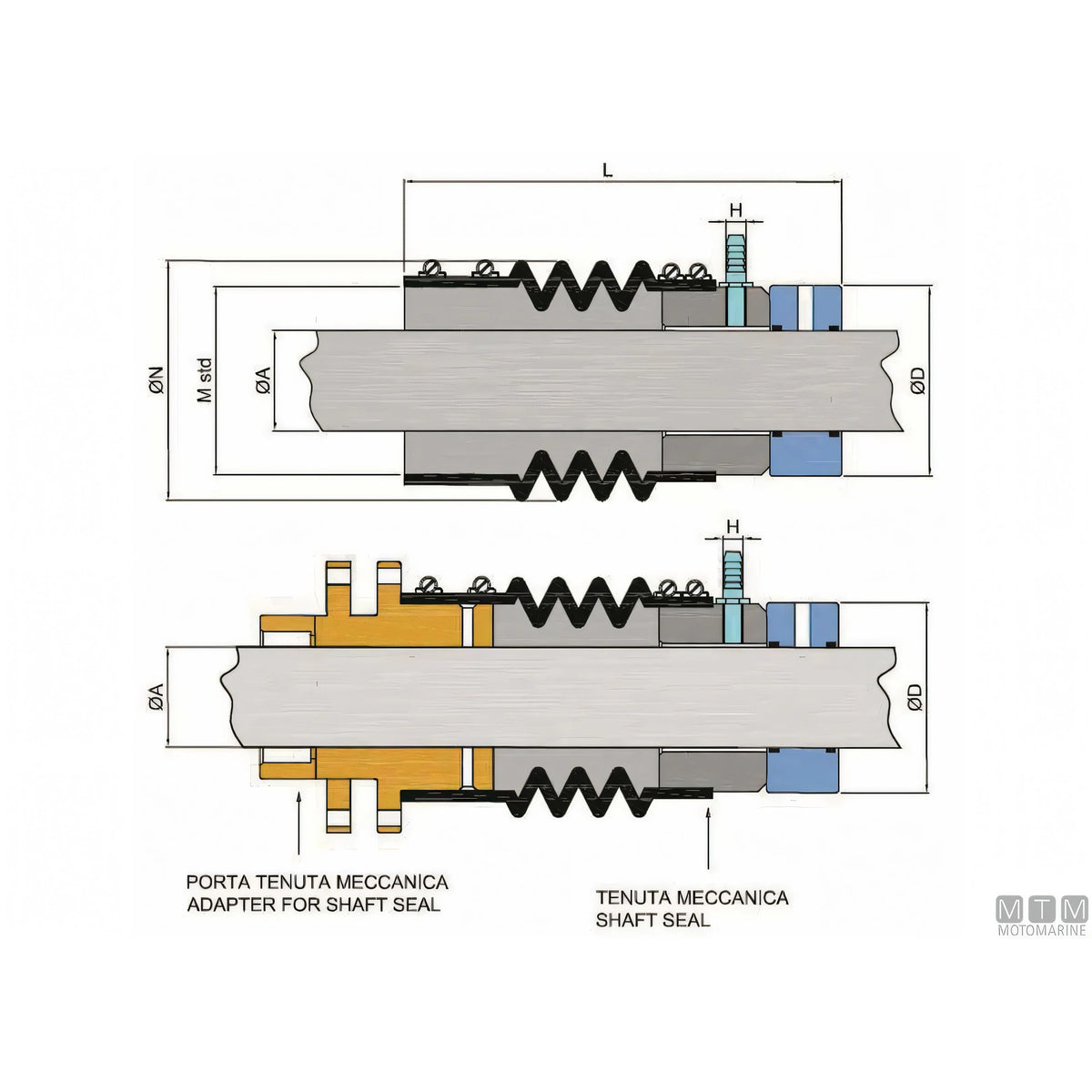

4900576: Asse ø 76,20 mm (3''), D 123 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
Misure disponibili
Misura
4900560
Asse ø 60 mm, D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
4900563
Asse ø 63,5 mm (2''1/2), D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
4900565
Asse ø 65 mm, D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
4900566
Asse ø 66,67 mm (2''5/8), D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
4900569
Asse ø 69,85 mm (2''3/4), D 114 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
4900570
Asse ø 70 mm, D 123 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
4900575
Asse ø 75 mm, D 123 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
4900580
Asse ø 80 mm, D 123 mm, H 13 mm, M 113 mm, N 145 mm, L 280 mm
La tenuta si ottiene dal contatto planare tra un anello in Acciaio Inox 316, fissato con grani sull'asse porta elica e quindi rotante con esso, e una parte in Grafite che rimane ferma.
Come si installa sul tubo astuccio?
Si monta direttamente sul tubo astuccio tramite un manicotto in gomma, fissato con fascette. La misura standard di attacco del manicotto è 113 mm.
È possibile usarla su tubi astuccio diversi da 113 mm?
Sì, sono disponibili riduzioni dedicate per adattare la tenuta a tubi astuccio da 87 mm, 95 mm e 102 mm, oltre a misure in pollici come 3''1/4 e 4''.
Quali diametri di asse porta elica copre la gamma?
La gamma copre diametri asse da 60 mm a 80 mm, comprese le misure in pollici 2''1/2, 2''5/8, 2''3/4 e 3''.
