Il cilindro UC168 va abbinato a una pompa idraulica Ultraflex per completare l'impianto: in questa scheda trovi le pompe compatibili UP28F e UP33F, oltre ai raccordi e all'olio necessari per l'installazione e il riempimento del circuito.
La timoneria idraulica Ultraflex UC168 comanda il motore tramite un circuito oleodinamico bilanciato: il cilindro compie lo stesso numero di giri sia da mezza corsa a fine corsa, per una manovra uniforme in ogni condizione.

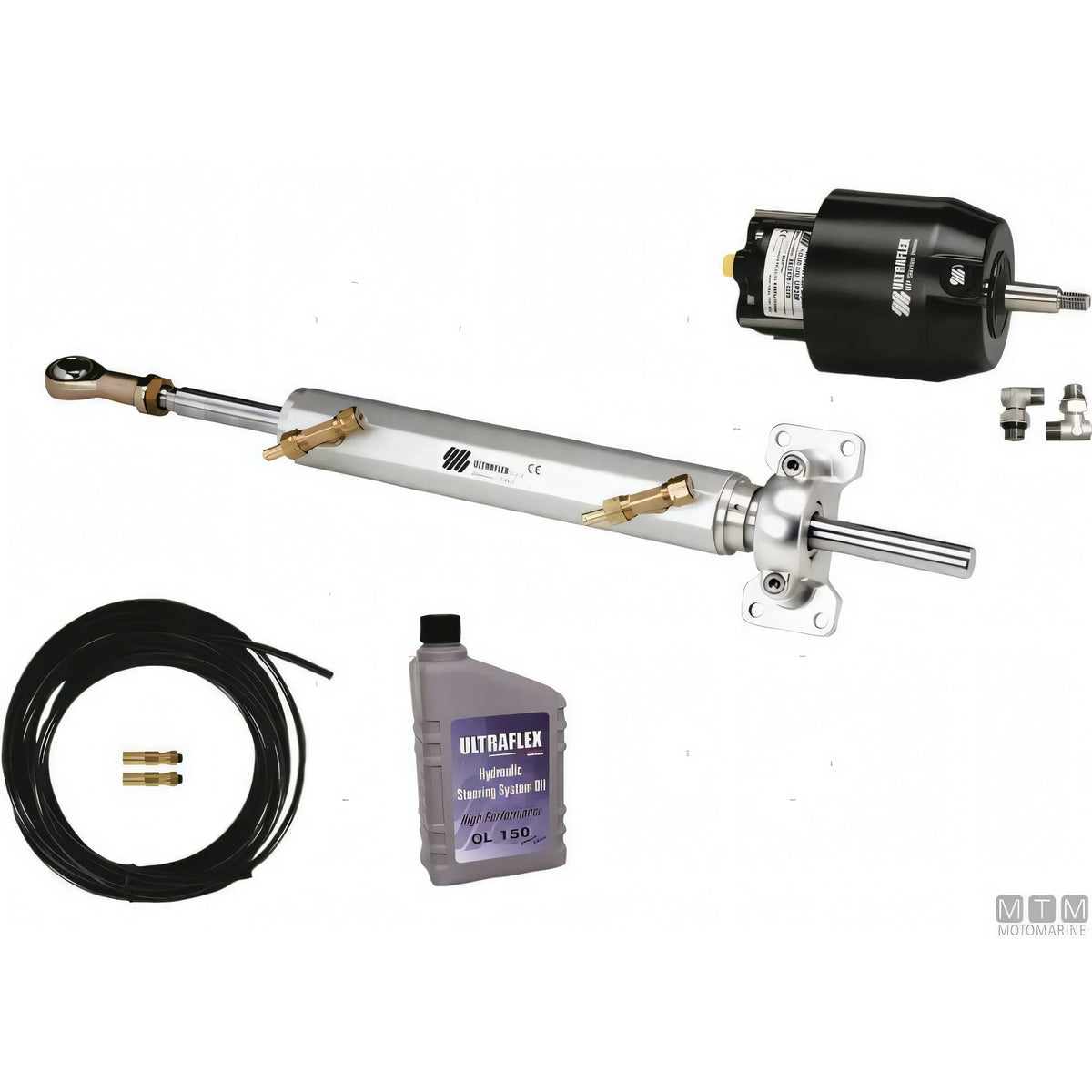

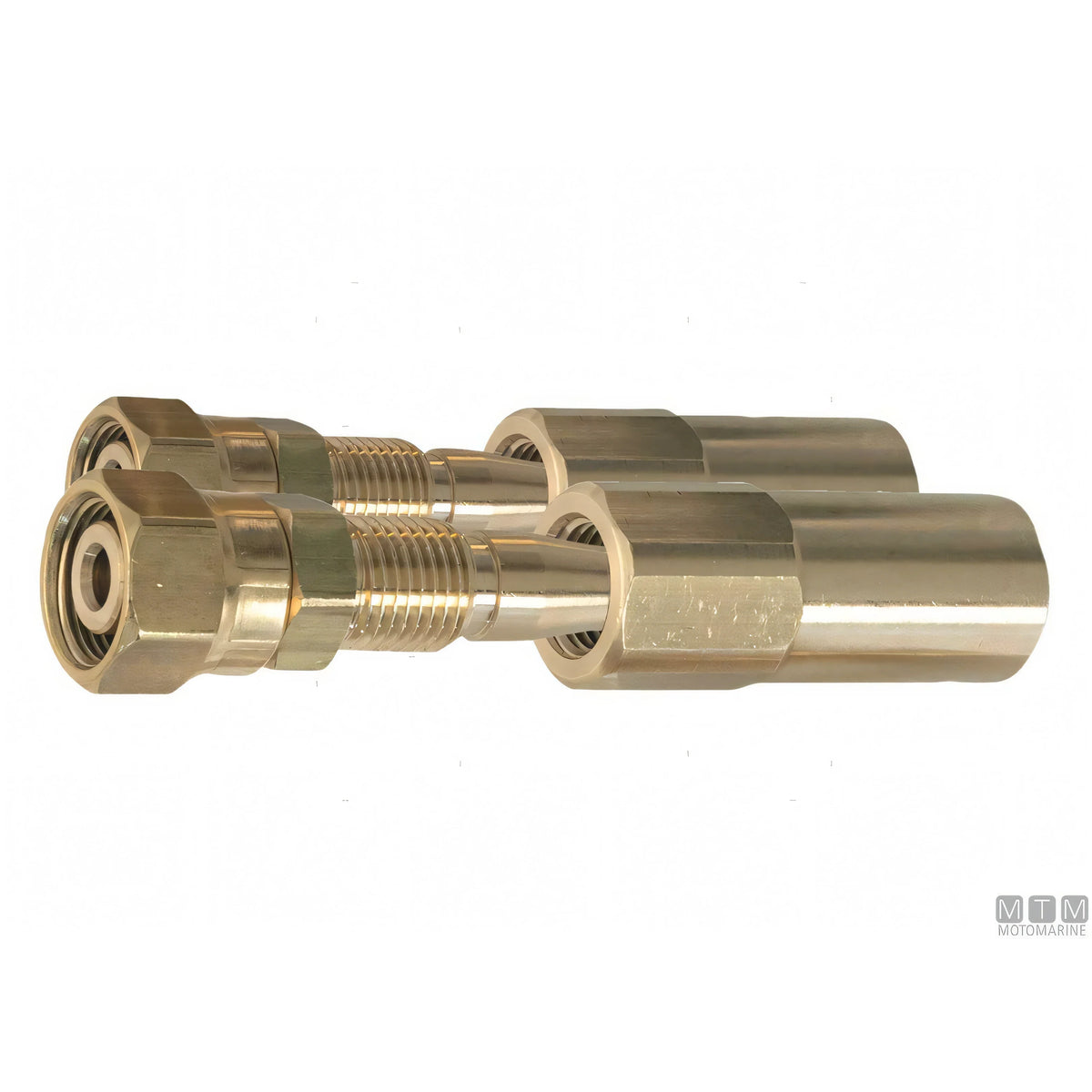

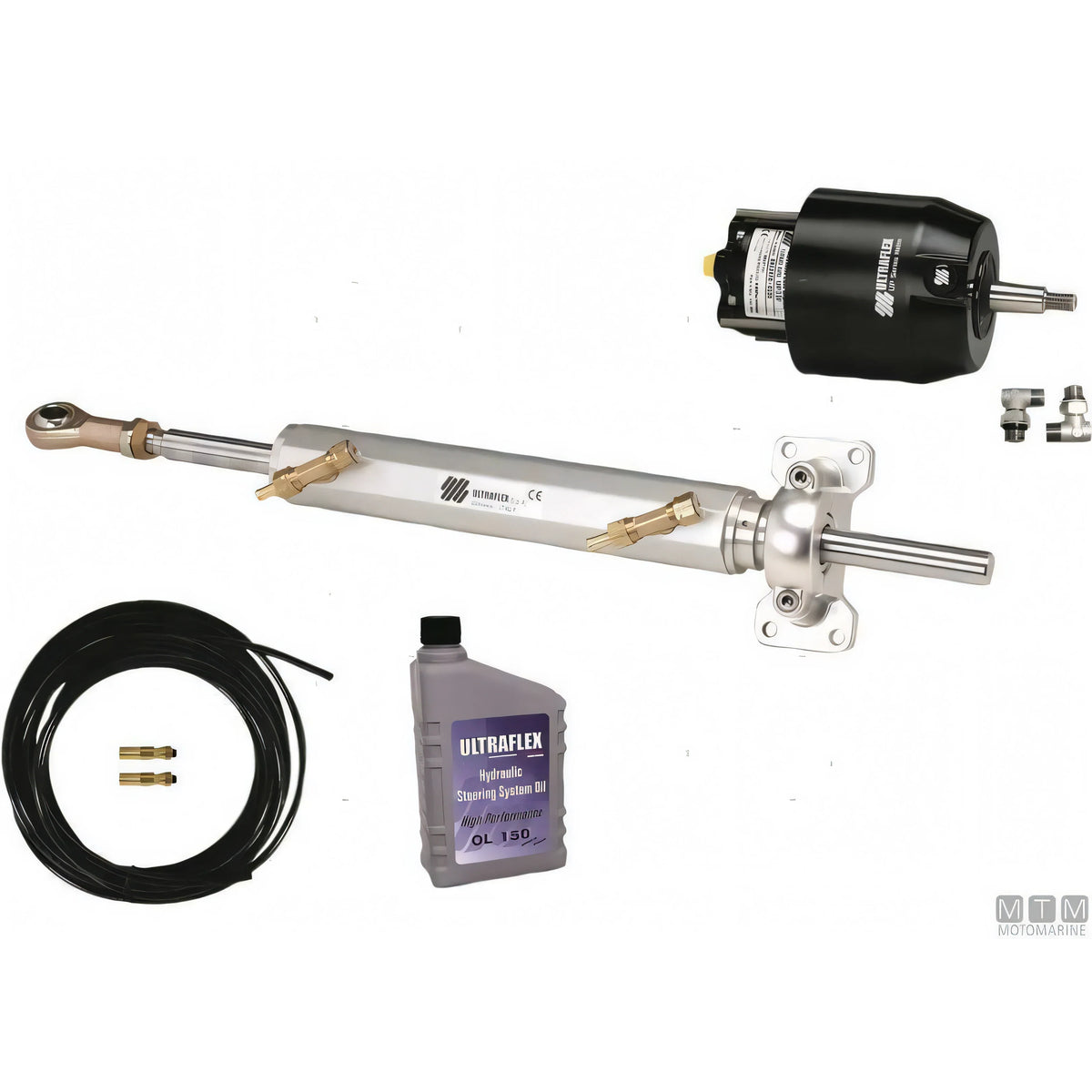

Il sistema comprende il cilindro UC168-I, le pompe UP28F (5 pistoni) e UP33F (7 pistoni) a montaggio frontale, la coppia di raccordi dritti da 5/16 per il collegamento dei tubi e l'olio specifico per il riempimento del circuito.
A chi è rivolto
Indicato per chi deve installare o sostituire l'impianto di timoneria idraulica su un'imbarcazione con motore singolo, con cilindro UC168 e pompa a scelta in base al volante e alla portata desiderata.
Quando e perché sceglierlo
Si sceglie il cilindro UC168 quando serve un momento torcente fino a 87 kgm; la pompa UP28F o UP33F si sceglie in base al numero di pistoni e alla portata per giro richiesta, mentre raccordi e olio completano il montaggio dell'impianto.
Caratteristiche principali
Marchio Ultraflex
Circuito idraulico bilanciato (stesso numero di giri da mezza corsa a fine corsa)
Pompe a montaggio frontale
Diametro massimo volante 710 mm
Misure disponibili
Componente
Riferimento
Dati tecnici
Peso

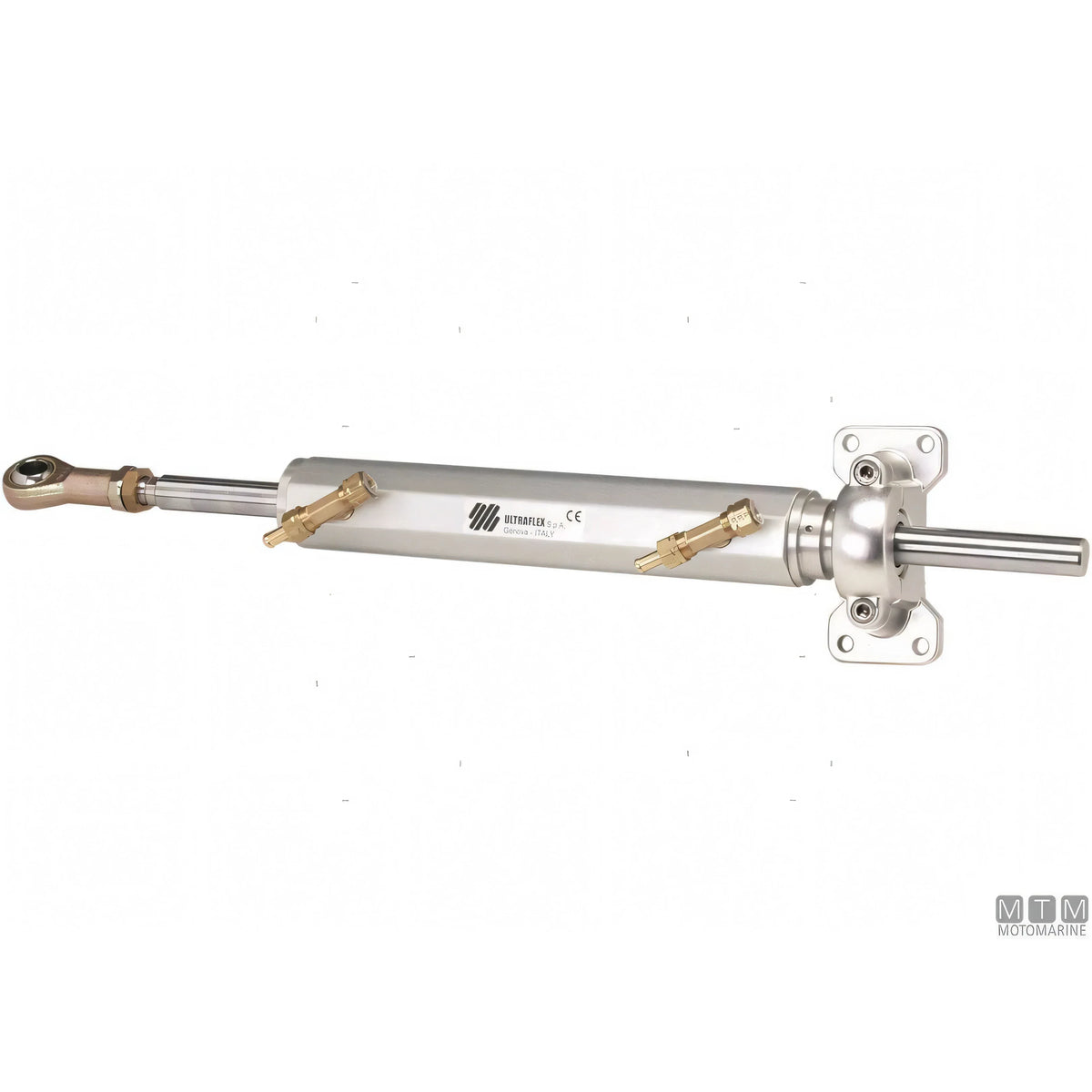

Cilindro

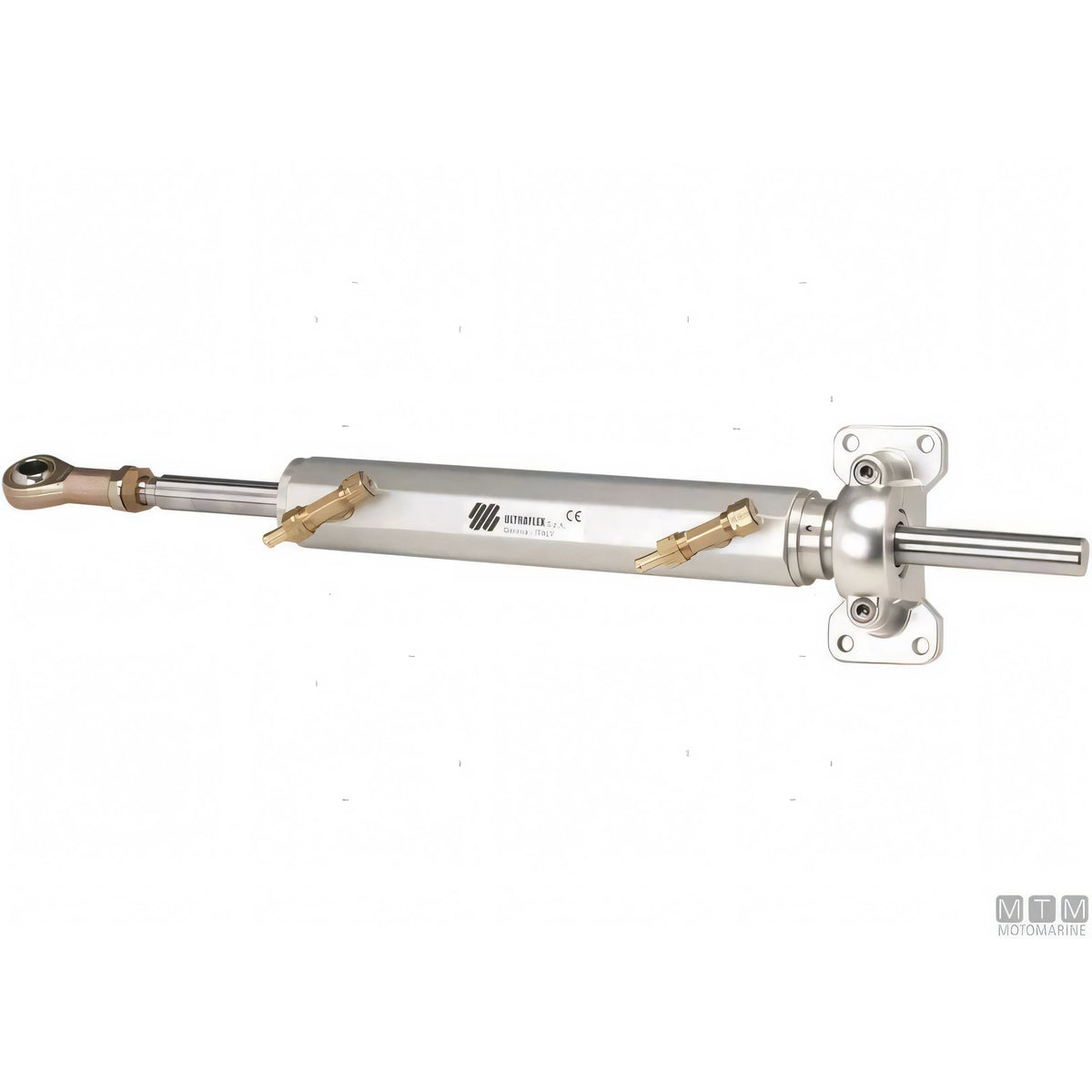

UC168-I

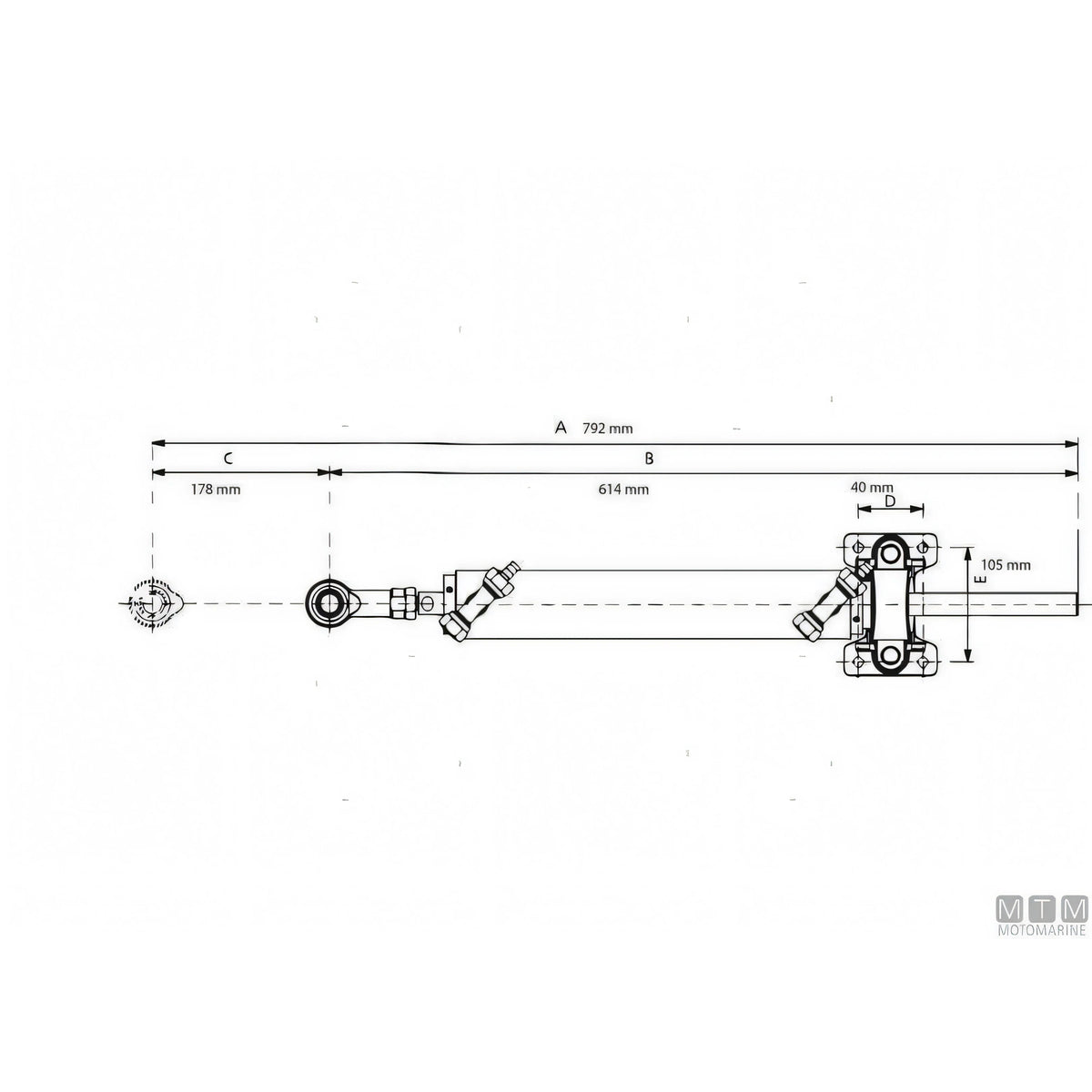

168 cc, 87 kgm, spinta 673 kg, Ø int. 40 mm, corsa 228 mm

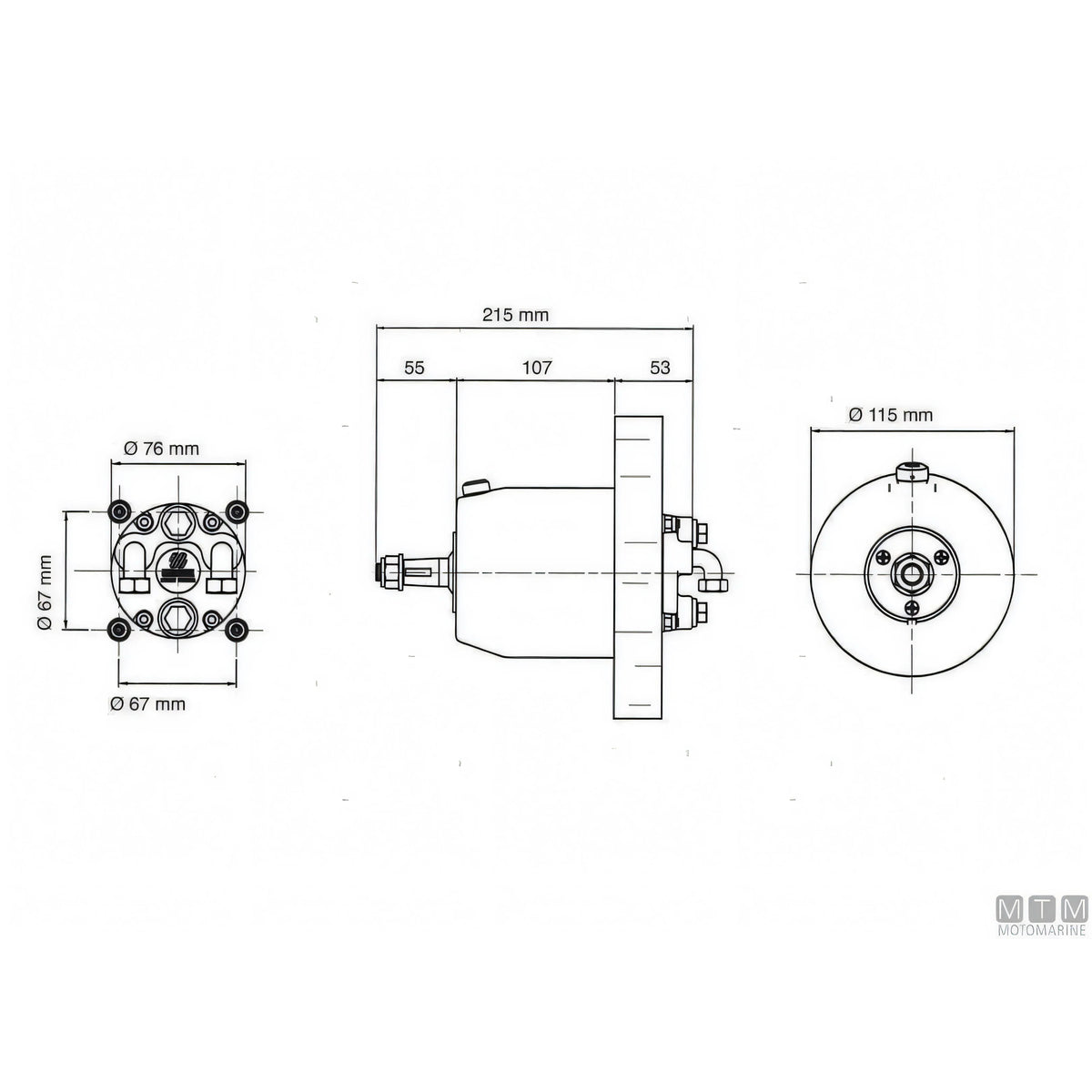

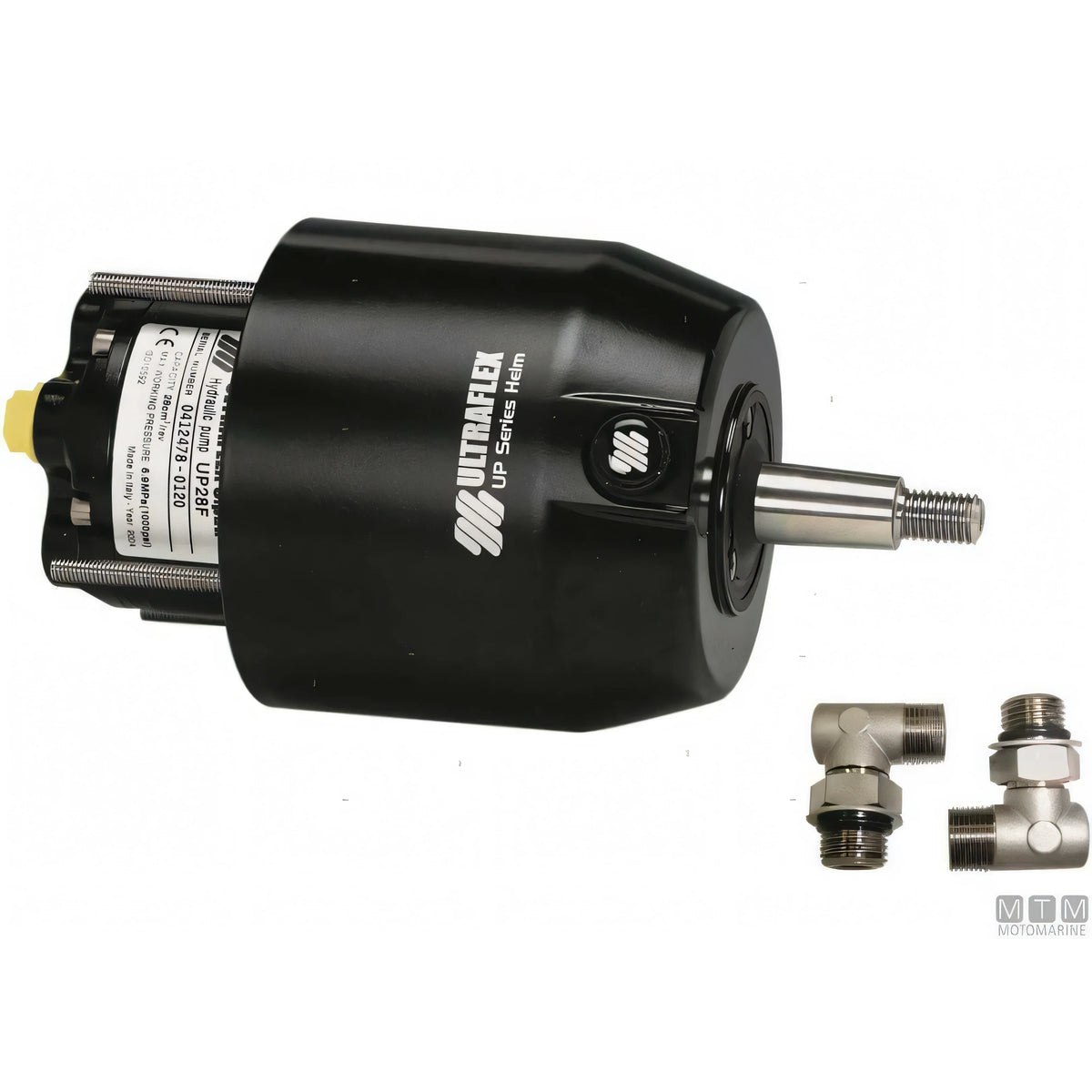

La UP28F ha 5 pistoni e una portata di 28 cc per giro, la UP33F ha 7 pistoni e una portata di 33 cc per giro. Entrambe sono a montaggio frontale con diametro massimo del volante di 710 mm.
Cosa serve oltre al cilindro per completare l'impianto?

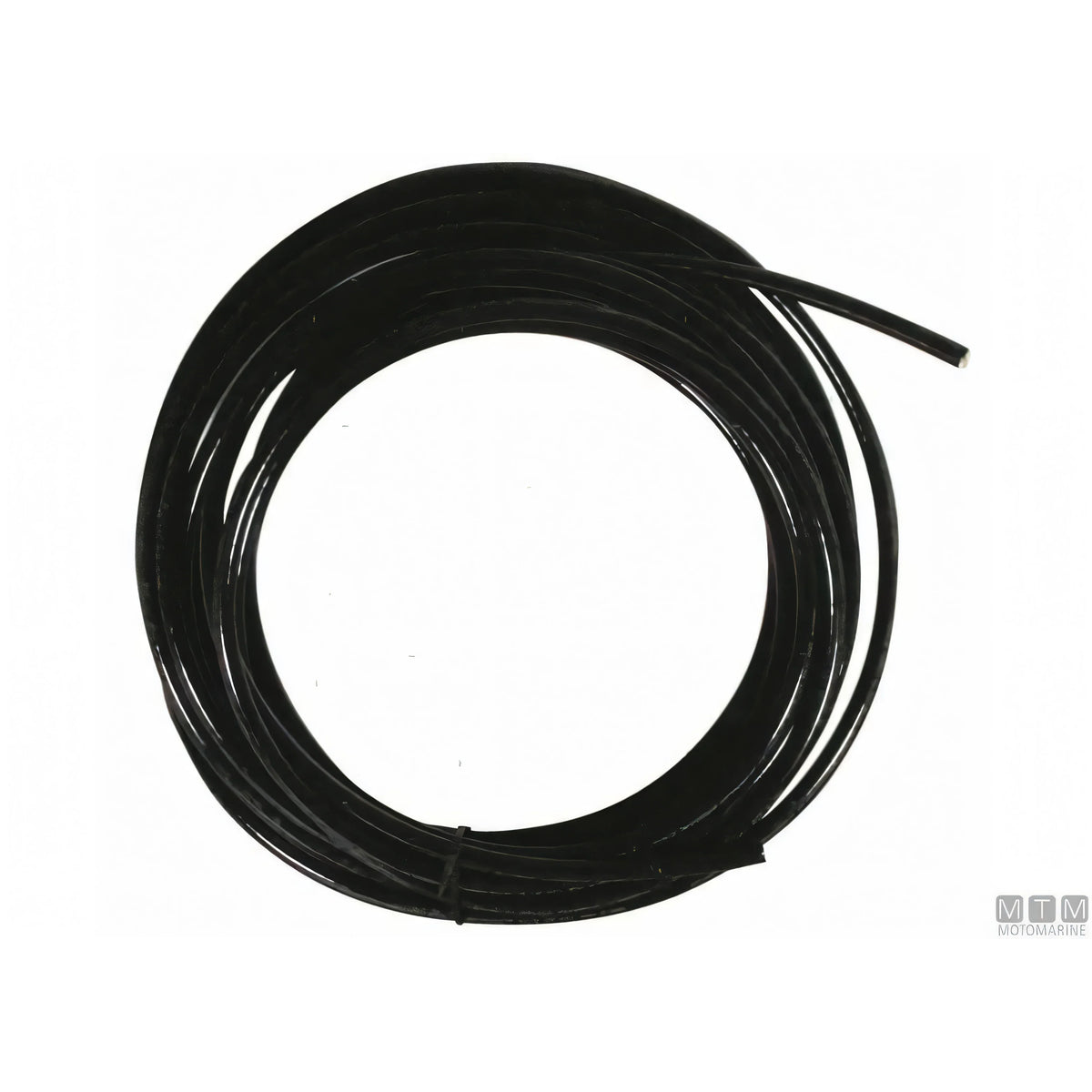

Serve una pompa idraulica Ultraflex compatibile (UP28F o UP33F), i tubi idraulici, la coppia di raccordi dritti da 5/16 e l'olio specifico per il riempimento del circuito.
Qual è il momento torcente massimo del cilindro UC168?
Il cilindro UC168-I ha un momento torcente massimo di 87 kgm e una spinta di 673 kg.
L'olio va bene per altre timonerie Ultraflex?

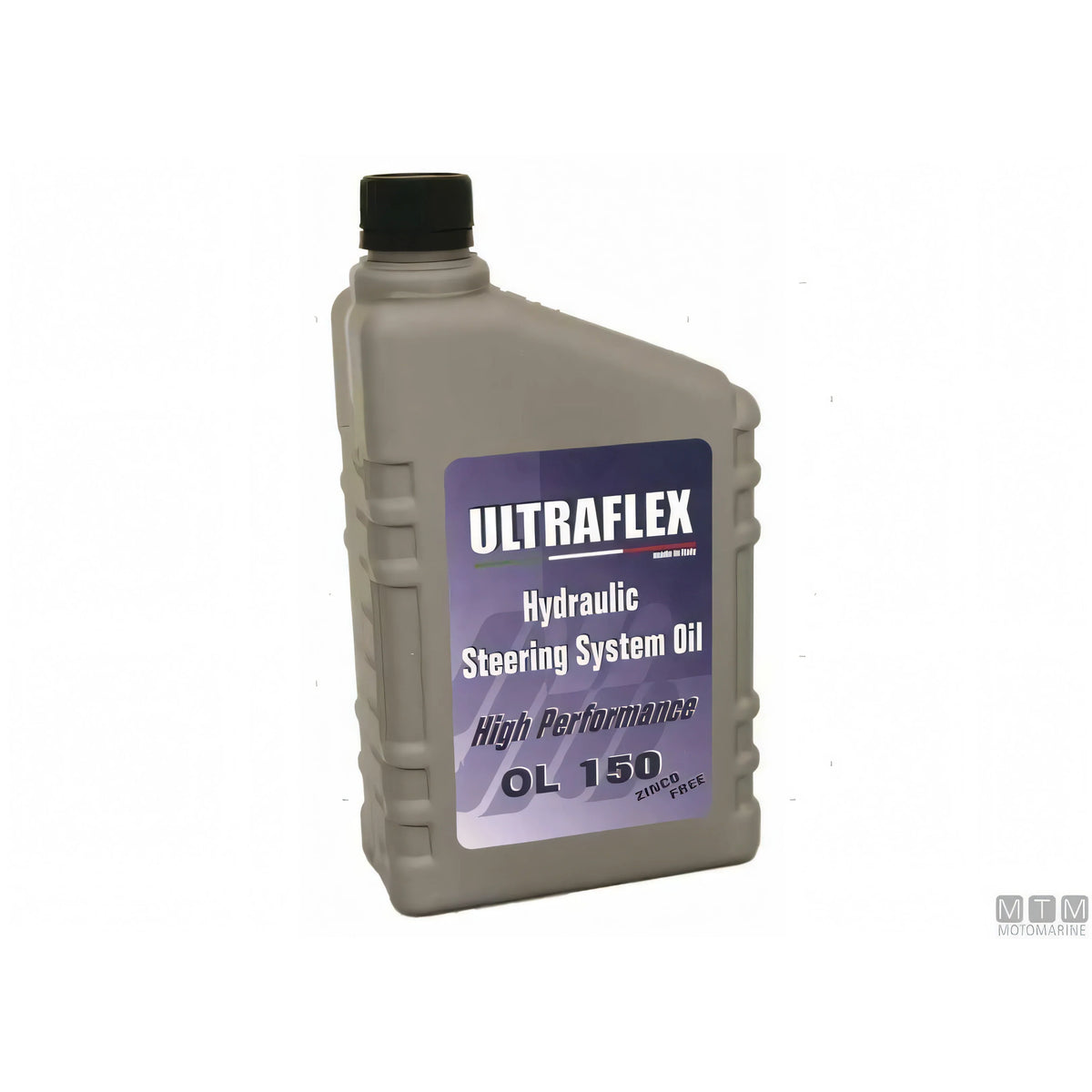

Sì, l'olio da 1 litro è indicato per tutte le timonerie Ultraflex, non solo per il modello UC168.
